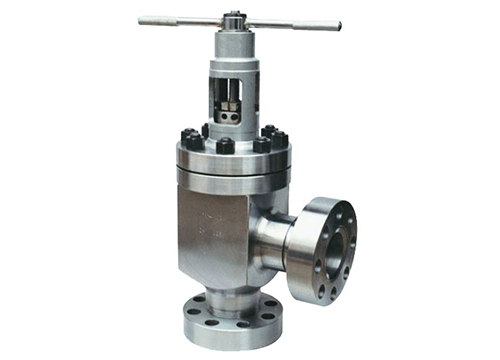

平衡高压角式截止阀结构特点及原理

平衡高压角式截止阀概述

角式平衡截止阀，节流阀是常用的截止阀，主要用于连接或截止管道中的氯化氢。常用于小直径管道。氯化氢阀的类型根据阀杆上螺纹的位置分为外螺纹型和内螺纹型。根据介质的流动方向，有直管型，直流型和角型。

平衡高压角式截止阀结构特点

1、平衡高压角式截止阀为S形流线型，压力自平衡结构，启闭方便，低振动，低噪音，耐腐蚀，寿命长。它可以在任何压力差下轻松方便地打开和关闭。

2、坚固，可靠的密封件，在额定压力范围内存在高压力差时，可以频繁地打开和关闭，以消除阀门泄漏。

3、气动设备控制使系统能够快速响应，根据控制指令准确运行，并实现远程控制，集中控制和自动阀门控制。

4、维护保养方便快捷。

平衡高压角式截止阀的工作原理

1、控制方式为气压，气源压力为0.4-0.6MPa。设置为在通电时打开阀门，在断电时关闭阀门。您也可以根据需要将其撤消。

2、开阀：按下开阀开关后，打开电磁阀，经过3次处理后气源进入气缸杆腔，在气源压力的作用下将活塞向上推，阀上升。然后阀门将打开。

3、关闭阀门：按下开关以关闭气门，电磁阀关闭，经过3次处理，气源在气源压力的作用下进入气缸的无杆腔，活塞被向下推z气门。阀瓣下降，阀门关闭。
