高压角式截止阀的结构特点及连接尺寸
发布日期：[2021-04-05] 点击率：高压角式截止阀是常用的截止阀，主要用于连接或关闭管道（通常是中，小直径）中的介质，用于管道。
高压角式截止阀的结构特点：
截止阀是一种旋塞阀盘，密封表面是平坦的或圆锥形的，阀盘沿流体的中心线线性移动。气门杆运动有两种类型：举升杆型（气门杆上下移动且手轮不升起）和举升旋转杆型（手轮和气门杆一起旋转并升起）。螺母安装在阀体上）。截止阀仅适用于全开和全关，不允许进行调节或节流。
截止阀是强制密封阀，因此在关闭该阀时，必须向阀瓣施加压力以防止密封面泄漏。当介质从阀瓣下方进入阀时，操作力必须克服的阻力是由阀杆和填料之间的摩擦力以及介质压力产生的推力。关闭阀的力大于打开阀的力，因此需要增加阀杆的直径。否则，阀杆会弯曲并失效。
截止阀打开且阀瓣的打开高度在标称直径的25％到30％之间时，流量达到z大值，表明阀已到达其完全打开位置。因此，截止阀的全开位置必须由阀盘的行程来确定。

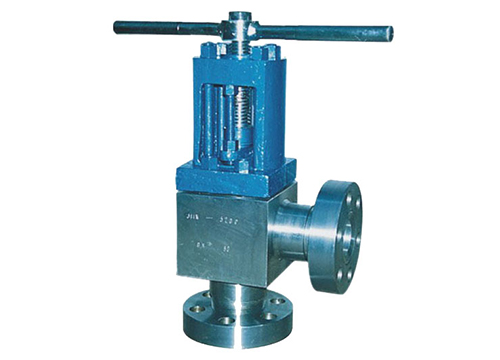

高压角式截止阀J44H/Y/W-160C/220P250R320L（冲击手轮）
高压角式截止阀主要外形及连接尺寸：
型 号 | 通径 | 主要连接尺寸 | 外形尺寸 | ||||||||
L | D | D1 | M | D2 | b | Z-фd | LO | H | H1 | ||
AJ44H-320 | 3 | 60 | 70 | 42 | M14×1.5 | 10 | 15 | 3-16 | 100 | 71 | 77 |
6 | 60 | 70 | 42 | M14×1.5 | 10 | 15 | 3-16 | 150 | 80 | 94 | |
J44Y-160 | 10 | 90 | 95 | 60 | M24×2 | 10 | 20 | 3-18 | 200 | 260 | 275 |
15 | 105 | 95 | 60 | M24×2 | 16 | 20 | 3-18 | 200 | 268 | 288 | |
J44Y-320 | 10 | 90 | 95 | 60 | M24×2 | 10 | 20 | 3-18 | 200 | 268 | 275 |
15 | 105 | 105 | 68 | M33×2 | 17 | 20 | 3-18 | 200 | 268 | 288 | |
J44Y-160 | 25 | 120 | 102 | 68 | M33×2 | 28 | 20 | 3-18 | 300 | 225 | 245 |
32 | 135 | 115 | 80 | M42×2 | 37 | 22 | 4-18 | 300 | 222 | 248 | |
40 | 165 | 165 | 115 | M52×2 | 47 | 28 | 6-26 | 350 | 265 | 300 | |
50 | 190 | 165 | 115 | M64×3 | 59 | 32 | 6-26 | 400 | 303 | 345 | |
J44Y-320 | 25 | 120 | 115 | 80 | M42×2 | 35 | 22 | 4-18 | 300 | 225 | 245 |
32 | 135 | 135 | 95 | M48×2 | 41 | 25 | 4-22 | 300 | 222 | 248 | |
40 | 165 | 165 | 115 | M64×3 | 58 | 32 | 6-26 | 350 | 265 | 300 | |
50 | 190 | 200 | 145 | M80×3 | 70 | 40 | 6-29 | 400 | 303 | 345 | |
GJ44H-160 | 65 | 215 | 200 | 145 | M80×3 | 73 | 40 | 6-29 | 710 | 430 | 490 |
80 | 260 | 225 | 170 | M100×3 | 93 | 50 | 6-33 | 810 | 520 | 600 | |
100 | 290 | 260 | 195 | M125×4 | 115 | 60 | 6-36 | 850 | 595 | 685 | |
GJ44H-320 | 65 | 215 | 225 | 170 | M100×3 | 90 | 50 | 6-33 | 710 | 430 | 490 |
80 | 260 | 260 | 195 | M125×4 | 112 | 60 | 6-36 | 810 | 520 | 600 | |
100 | 290 | 300 | 235 | M155×4 | 130 | 75 | 8-39 | 850 | 595 | 285 | |
