高压角式截止阀的工作原理及优缺点

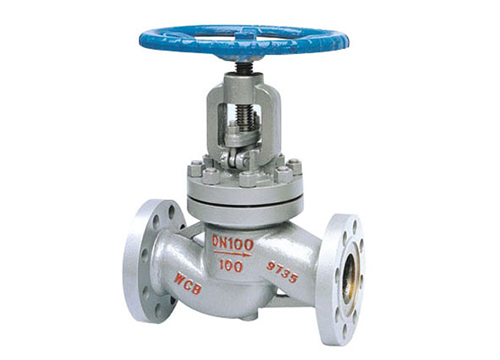

什么是高压角式截止阀？高压角式截止阀的启闭部分为塞状圆盘，密封面呈平面或圆锥形，圆盘沿流体中心线作直线运动。阀杆运动有两种：一种是升降杆式（阀杆上下移动，手轮不上升）和升降旋转杆式（手轮与阀杆旋转上升）。和螺母一起设置在阀体上）。截止阀只适用于全开和全关，不允许调节或节流。那么截止阀的作用是什么？

一、高压角式截止阀的工作原理

高压角式截止阀是强制密封阀，所以关闭阀门时必须对阀瓣施加压力，以防止密封面泄漏。当介质从阀瓣下方进入阀门时，必须克服的阻力是阀杆与填料之间的摩擦力和介质压力产生的推力。关闭阀门的力大于打开阀门的力，因此需要增加阀杆的直径。否则，阀杆会弯曲而失效。近年来，随着自密封阀门的出现，截止阀的介质流动方向已从阀缝上方向阀腔上方转变，由于较大，因此通径可相应减小。同时，在介质的作用下，这类阀门也变得更紧。当高压角式截止阀开启，阀瓣开启高度为公称通径的25%～30%，流量达到z大，表明阀门处于全开位置。因此，截止阀的全开位置必须由阀瓣的行程来决定。

二、高压角式截止阀的特点

高压角式截止阀具有以下优点：

1、结构简单，制造维修更方便；

2、工作行程小，启闭时间短；

3、密封性能优良，摩擦密封面小，密封时间长生活。

高压角式截止阀的缺点是：

1、流体阻力大，启闭需要很大的力。

2、不适用于颗粒、高粘度、易焦化的介质。

3、调节性能差。
