平衡高压角式截止阀安装注意事项及外形尺寸

发布日期:[2021-09-08]     点击率:

平衡高压角式截止阀安装注意事项

1、安装的预防措施,安装位置,高度,以及入口和出口的方向必须符合设计要求和连接是牢固的, 保障的需要。

2、对于所有类型的安装在绝缘管道手动阀的,把手不应该朝下。

3、的阀必须在安装之前进行目视检查。阀门铭牌必须符合现行国家标准的“通用阀门标志”GB12220的要求。对于具有高于1.0兆帕工作压力和在主管,强度和气密性试验的截止特性阀必须在安装之前执行且该阀只能认证后使用。强度试验时,试验压力为1.5倍标称压力和持续时间超过5分钟。阀壳体和包装必须得到认证,因此无泄漏。在气密试验,试验压力为公称压力1.1倍。试验压力必须满足在测试期间的GB50243标准的要求,并保证有阀瓣的密封表面上没有泄漏。

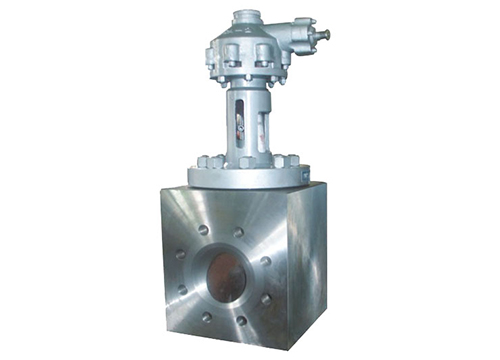

平衡高压角式截止阀

高压角式截止阀

平衡高压角式截止阀性能参数

型号

公称压力(Mpa)

试验压力((Mpa)

工作温度

适用介质

密封

强度

J/L46Y-220/320C

22

24.2

33

≤220℃

氮氢氨

32

35.2

48

J/L46W-220/320R

22

24.2

33

≤220℃

尿素.甲胺液

32

35.2

48

平衡高压角式截止阀外形及连接尺寸

公称压PN(MPa)

公称通径DN(mm)

外形尺寸(mm)

L

H

Dn

D

D0

16

20

25

108

310

23

42

200

32

1 14

325

29

54

240

40

121

340

36

60

280

50

140

380

45

73

300

65

165

3 95

58

89

360

80

184

475

72

108

400

100

229

495

90

133

450

125

266

545

113

159

500

150

305

57 5

135

192

550

25

35

45

25

108

310

23

42

200

32

114

325

29

54

240

40

121

340

36

60

280

50

140

380

45

73

300

65

165

395

58

89

360

80

184

475

72

108

400

100

229

495

90

133

450

125

266

545

113

159

500

150

305

575

135

192

550
